カナダの渦電流探傷装置メーカーです。R/Dテック創始者の一人が2012年に設立しました。マルチ・アレイに対応したECTハードウエアの設計開発だけでなく、各種ECTプローブを自社マシニング設備で製作することができ、様々なカスタムソリューションもご提案します。

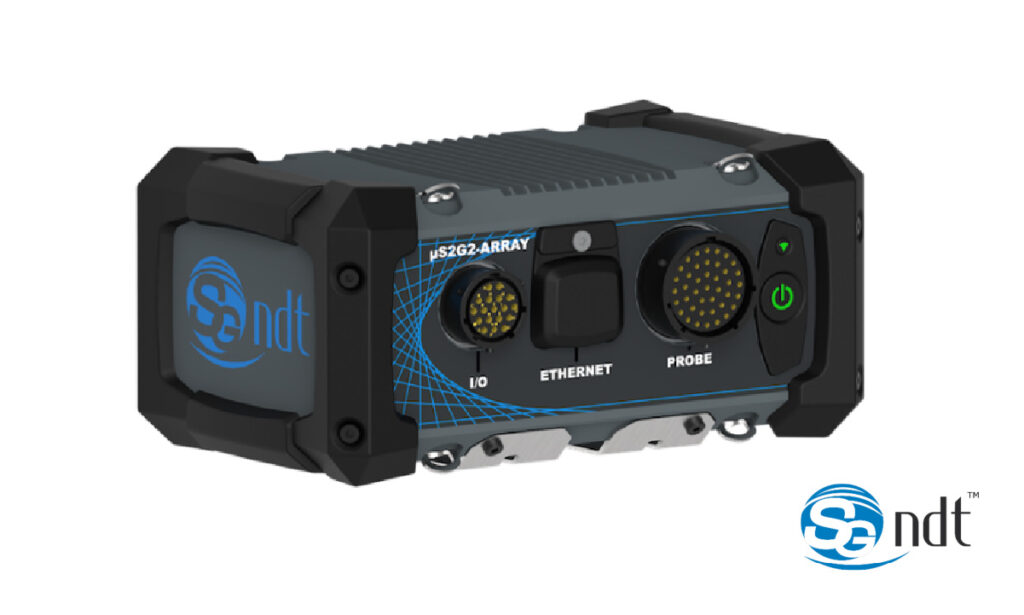

μS2G2-Array 超小型渦電流アレイ探傷装置

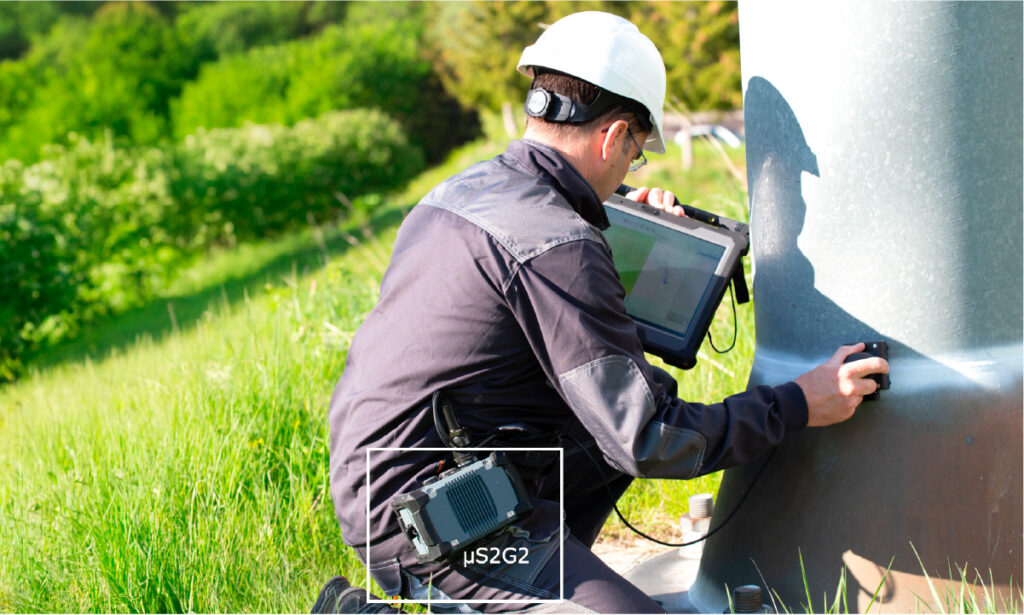

【 小型軽量 (90 x 165 x 45mm 1.7kg)で現場使用に最適 】
特徴
小型軽量 (90 x 165 x 45mm 1.7kg )
重量はたったの1.7kgですので、持ち運びは非常に楽です。
タブレット(又はPC)と装置の接続は、WiFiで行われます。
防塵防滴設計が施されており、現場でも問題なくご使用いただけます。
広い検査カバー範囲
128chに対応。
カバー範囲が広いことで走査回数は減り、検査時間も短縮できます。
また、取得ファイルサイズに制限はなくので広い範囲を連続で検査することが出来ます。
基盤のOEM供給
中の基盤(ボード)のみをOEMにて供給させていただくことも可能です。
非常に小型ですので、ロボットなどへの組込みにもご使用いただけます。
主な仕様
サイズ ：90 x 165 x 45mm
重量(バッテリーあり) ：1.7kg
バッテリー駆動 ：8時間
周波数範囲 ：20HZ～6MHz
サンプリングレート：40,000/s
データ分解能 ： 24 bit
同時励振周波数 ：5周波
プローブ入力 ：2
最大プローブコイル ：128
適用技術：ECA/ECT
詳細仕様はこちら μS2G2-Arrayカタログ

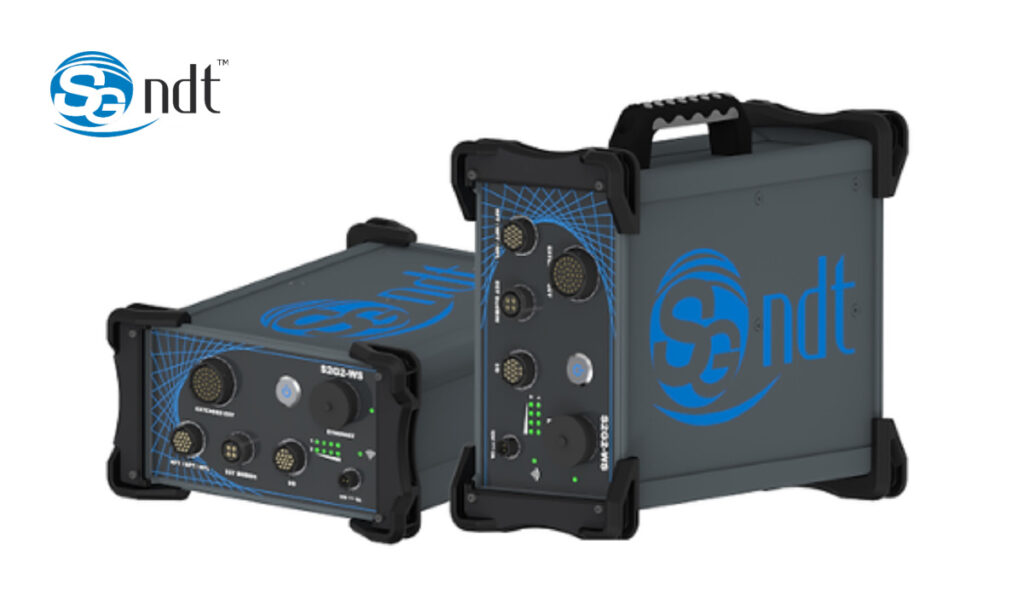

S2G2-WS 渦電流アレイ探傷装置
1回の走査で軸方向・横方向のきずを同時検出可能な渦電流アレイ探傷器
特徴
アレイ技術対応
１回の走査で、軸方向・横方向のきずを同時に検出可能です。アレイは従来から使われている上置コイルと比較し、一方向走査で広い範囲を探傷出来ます。
広いダイナミックレンジを持つ利点
- 24bitADコンバーターを採用
バランス・ゲイン設定が不要 - 信号飽和なく、小さなキズから大きなキズまで取りこぼしなく検出することが可能 ( 微小なキズからの信号に対して優れたSN比を担保)
- あらゆるタイプのプローブ（渦電流、リモートフィールド、ニアフィールド、磁束漏えい）のインターフェースのシンプル化
主な仕様
サイズ ：330 x 260 x 140mm
重量(バッテリーあり) ：4.75kg
バッテリー駆動 ：8時間
周波数範囲 ：20HZ～2MHz
サンプリングレート：100,000/s
データ分解能 ： 24 bit
同時励振周波数 ：5周波
プローブ入力 ：8
最大プローブコイル ：128
適用技術：ECA/ECT/RFT/RFA/NFT/NFA/MFL
詳細仕様はこちら S2G2-WSカタログ

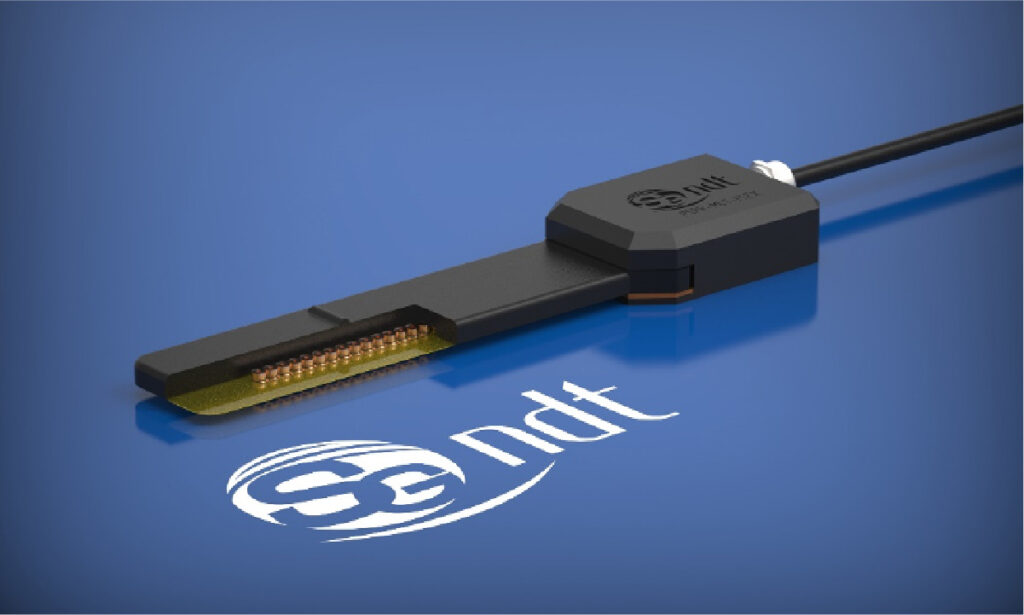

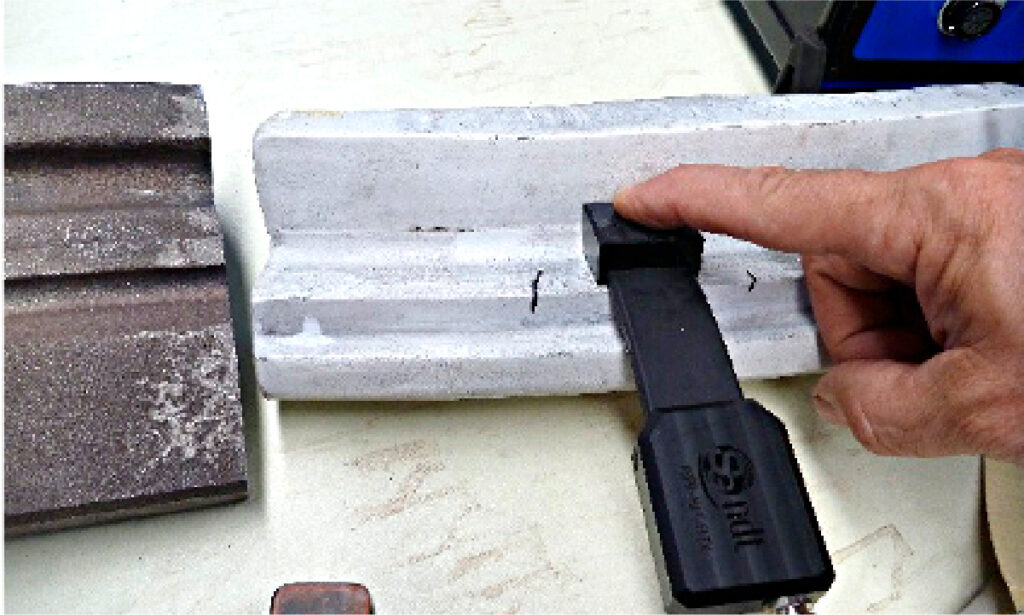

表面検査用渦電流シェイププローブ
小径にも曲面にも適応する柔軟性、そして高い作業効率を備えたアレイプローブ
特徴
製品特徴
- フレキシブルボディーによる小径と曲面に適応する高い柔軟性
- ビルトインマルチプレクサ
- アレイコイルと装置間は小径ケーブル
- 各種トポロジーに対応: 表面直下のキズを含む様々な種類、方向性もキズを検出可能
- 優れたSN比
- 作業性を考慮した製品設計
- 低価格
アプリケーション
本プローブは、柔軟で自由度の高いECAプローブであり、その様々なアプリケーションに対応できます。
複雑な形状に適応するように特別に設計された、パイプ、ノズル、タービンブレード、ホイールなど、曲面を持つ検査対象物の面探傷に最適です。またプリントコイルだけでなく、パンケーキコイルでも製作が可能で、微小な表面キズの検出から、表面直下に存在するキズ、そして裏面減肉の検出に対しても高い受信信号品質と優れた検出感度を有しています。
さまざまな励磁・受信方法
プローブには、複数のトポロジー（励磁・受信パターン）が組み込まれており、プローブ直近の小型ケース内に取付られた超小型マルチプレクサー基板を交換することで変更することができます。
トポロジーとは、プローブ内の複数のコイルがどのようにグループ構成され、それらがどのように励磁・受信されるかを定義したものです。
本プローブは、次のトポロジーに対応することができます。
• インピーダンス法： 高い検出感度があります。 これは任意の方向（アブソリュートおよびディファレンシャル）における不連続部（キズ等）を検出できます。
• 送受信法： 1つ又は2つのコイルを励磁送信として動作させ、近接するコイルで渦電流の受信を行います。このトポロジーは、縦と横軸方向の小さなキズを検出できます。これは、高分解能プローブのために使用されています。
